Wasserwerk Bronn

Größtes NOW-Wasserwerk mit Modelcharakter

Das Wasserwerk Bronn bei Weikersheim ist das größte Wasserwerk der NOW. Die positiven Betriebserfahrungen mit der 2008 in Betrieb genommenen Anlage waren wegweisend für den Bau weiterer neuer Wasserwerke im gesamten Verbandsgebiet.

CARIX-Anlage zur Reduzierung der Wasserhärte

Mitte der 2000er Jahre standen viele Städte und Gemeinden im nördlichen Verbandsgebiet vor der Frage, ob sie ihre eigenen Brunnen und Quellen stilllegen und stattdessen mehr Fernwasser von der NOW beziehen sollten. Strengere Vorgaben der Trinkwasserverordnung hätte für jede Kommune teure Investitionen in den örtlichen Wasseraufbereitungsbetrieb bedeutet. Auch der Wunsch der Bürgerinnen und Bürger nach einheitlich weicherem Trinkwasser konnte mit den vielen kleineren Aufbereitungsanlagen nicht erfüllt werden. Der Vorschlag der NOW, gemeinsam ein zentrales leistungsfähiges Wasserwerk bei Weikersheim-Bronn (Main-Tauber-Kreis) zu errichten, stieß daher auf große Zustimmung bei den umliegenden Kommunen.

Weiterer Vorteil eines gemeinsamen Wasserwerks: Durch die Vernetzung der einzelne Wasservorkommen über das Wasserwerk Bronn können die lokalen Wasserressourcen effizienter genutzt werden. Nicht benötigtes Wasser einer Kommune kann nun über das Wasserwerk ins NOW-Netz eingespeist werden, was die Versorgungssicherheit in der gesamten Region erhöht.

Im Wasserwerk Bronn bereitet die NOW das Trinkwasser aus insgesamt 45 Brunnen und Quellen zentral auf. Die Wasserfassungen befinden sich im südlichen Main-Tauber-Kreis (Creglingen, Igersheim, Rengershausen, Weikersheim), im nördlichen Landkreis Schwäbisch Hall (Niederstetten, Schrozberg) und im Kochertal im Hohenlohekreis (Dörzbach, Krautheim, Mulfingen).

Broschüre Wasserwerk Bronn (2009) - PDF zum Download

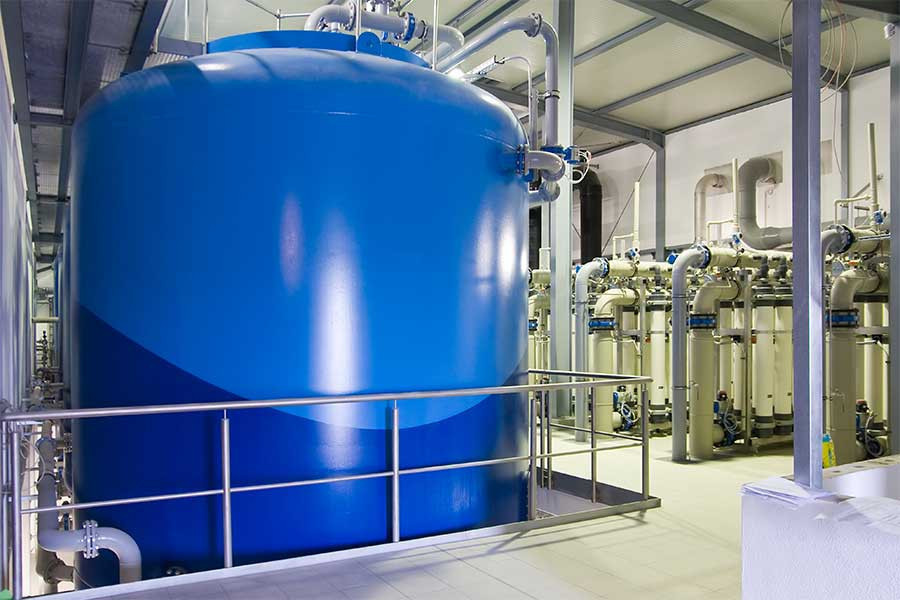

Das Rohwasser der Brunnen und Quellen weist mit ca. 27 °dH eine hohe Wasserhärte auf. Im Wasserwerk Bronn wurde daher eine moderne Enthärtungsanlage installiert. Aus technischen und wirtschaftlichen Aspekten entschied man sich zur Auswahl des CARIX-Verfahrens zur Wasserenthärtung, welches ein größeres Gebäude erfordert, dafür aber umweltfreundlicher und wirtschaftlicher als andere Varianten ist. In der Reinwasserkammer des Wasserwerks werden zusätzlich ca. 30 % Fernwasser der Bodensee-Wasserversorgung zugemischt, um die Wasserhärte nochmals zu reduzieren und den Bedarf der Verbandsmitglieder in der Versorgungszone des Wasserwerks abzudecken. Die Härte des ins Netz eingespeisten Trinkwassers liegt bei 13-14 °dH.

Natürliche Trübstoffe, Mikroplastik und Krankheitserregern werden mittels einer vollautomatisierten Ultrafiltrationsanlage entfernt. In der Anlage befinden sich Membranen, deren Poren sämtliche Teilchen größer als 0,01 μm (= 0,00001 mm) zurückhalten. Die Poren der Membranen sind somit 7.000-mal feiner als ein menschliches Haar. Um zu vermeiden, dass im Fall einer schadhaften Ultrafiltrationsmembran Mikroorganismen ins Reinwasser gelangen können, ist als zusätzliche Sicherheitsstufe eine UV-Desinfektionsanlage im Wasserwerk installiert. Auf die Dosierung von Chlor kann deshalb verzichtet werden.

Auf einen Blick:

Inbetriebnahme:	Juni 2008
Brunnen und Quellen:	45
Aufbereitungsmenge:	ca. 110 l/s Rohwasser
Trinkwasserproduktion:	ca. 97,5 l/s (= ca. 8,4 Mio. Liter je Tag)
Aufbereitungsschritte:	4 (inkl. Enthärtung)
Reduzierung der Wasserhärte:	von ca. 26 °dH auf 13-14 °dH

Die im Wasserwerk Bronn eingesetzte Technik erwies sich als äußerst zuverlässig. Die technische Konzeption des Wasserwerks war später Vorbild für die neuen NOW-Wasserwerke in Niedernhall, Bad Mergentheim und Burgstetten.

Bereits in der Planungsphase wurde auf einen energiesparenden Betrieb des Wasserwerks großen Wert gelegt. Zum Beispiel nutzt eine Wärmepumpe die Wärme aus dem Schaltraum zur Klimatisierung des Gebäudes. Eine Photovoltaikanlage auf den Wasserkammern sowie eine Turbine in der Eluat-Leitung erbringen jährlich eine Energiemenge von ca. 175.000 kWh und leistet einen wichtigen Beitrag zur regenerativen Energiegewinnung und allgemeinen CO₂-Einsparung.

Wie alle von der NOW neu errichteten Wasserwerke verfügt das Wasserwerk Murrtal über einen sehr hohen IT-Standard und Automatisierungsgrad, welcher einen personallosen/vollautomatisierten Betrieb ermöglicht. Von der NOW-Leitstelle in Crailsheim aus kann das Wasserwerk rund um die Uhr überwacht und ferngesteuert sowie dessen Betriebsdaten ausgewertet werden.

Wasseraufbereitung

Im Wasserwerk Bronn wird das Rohwasser nach modernsten technischen und ökologischen Maßgaben in mehreren Schritten aufbereitet:

SCHRITT 1:

Trübstoffentfernung

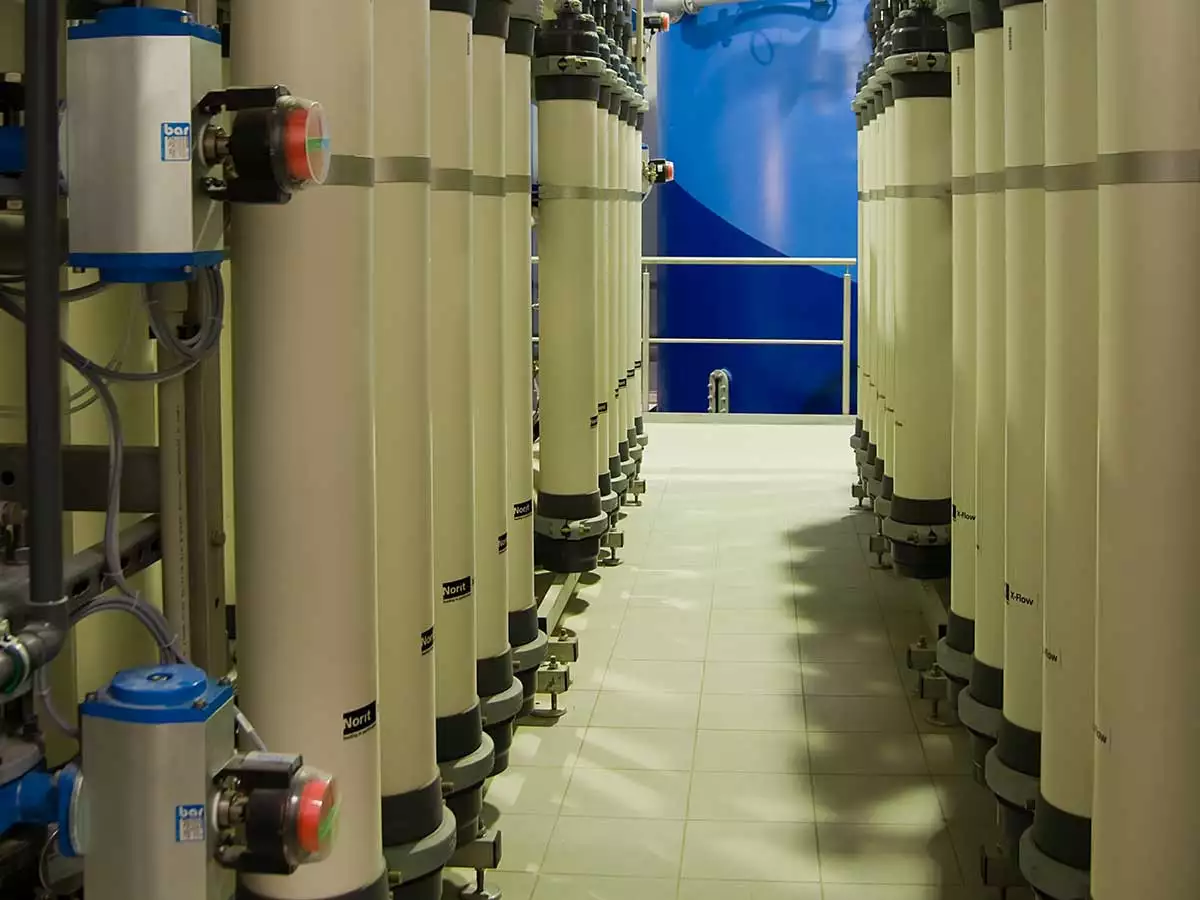

Das unbehandelte Wasser wird aus den beiden Rohwasserkammern in die Ultrafiltrationsanlage geleitet. Bei der Ultrafiltration werden ungelöste Teilchen (Partikel) und Krankheitserreger (Bakterien und Viren) durch eine poröse Membran wie bei einem Sieb zu 100 Prozent herausgefiltert. Die Membran hält alle Stoffe größer als 0,01 µm (= 0,00001 mm) zurück.

SCHRITT 2:

Reduzierung der Wasserhärte

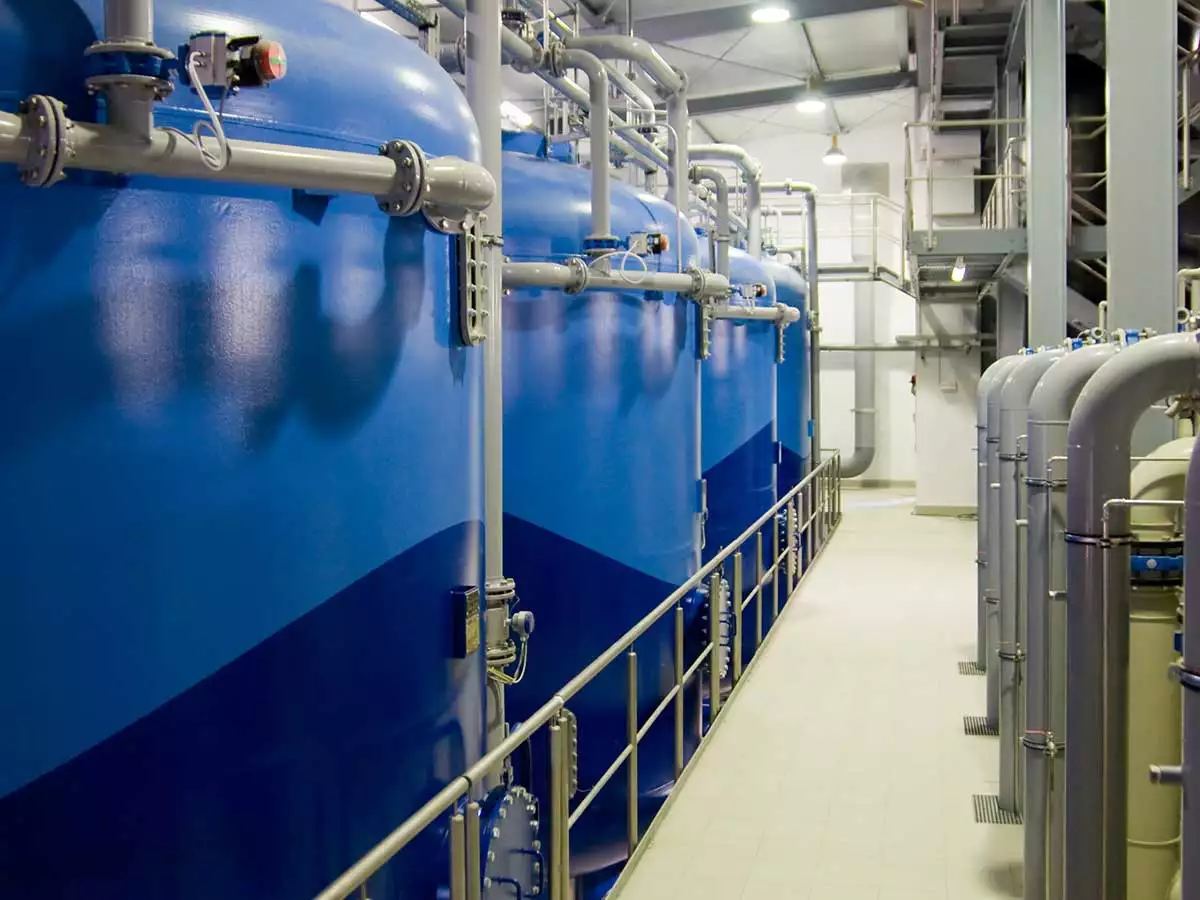

Im Wasserwerk wurde zur (Teil-)Entfernung der Härtebildner Calcium und Magnesium aus dem Rohwasser sowie zur Reduzierung von Nitrat und Sulfat eine Ionenaustauschanlage installiert. Die Wasserhärte wird von durchschnittlich ca. 26 °dH (Härtebereich hart) auf 13-14 °dH (Härtebereich mittel) reduziert.

SCHRITT 3:

Entsäuerung

Im nachgeschalteten Riesler wird das Trinkwasser anschließend belüftet. Dadurch wird die überschüssige Kohlensäure, die sich während der Enthärtung im Wasser ansammelt, entfernt (mechanische Entsäuerung).

SCHRITT 4:

UV-Desinfektion

Um zu vermeiden, dass im Fall einer schadhaften Ultraﬁltrationsmembran Mikroorganismen ins Reinwasser gelangen können, ist als zusätzliche Sicherheitsstufe eine UV-Desinfektionsanlage installiert. Auf die Dosierung von Chlor im Normalbetrieb kann deshalb verzichtet werden.

Aktuelle Trinkwasseranalyse

Messgröße / Parameter	Einheit	lfd. Nr.	Grenzwert TrinkwV	Analysewert

Mikrobiologische Parameter, Anlage 1 - Teil 1
Escherichia coli	Anz./100 mL	1	0	0
Enterokokken	Anz./100 mL	2	0	0

Chemische Parameter, Anlage 2 - Teil 1
Acrylamid	mg/L	1	0,0001	n.e.
Benzol	mg/L	2	0,001	< 0,00010
Bor	mg/L	3	1	0,02
Bromat	mg/L	4	0,01	< 0,003
Chrom	mg/L	5	0,05	< 0,00050
Cyanid	mg/L	6	0,05	< 0,0050
1,2-Dichlorethan	mg/L	7	0,003	< 0,0005
Fluorid	mg/L	8	1,5	0,13
Nitrat	mg/L	9	50	24,2
Pflanzenschutzmittel und Biozidprodukte
je Einzelsubstanz	mg/L	10	0,0001	< 0,00003
Summe Einzelsubstanzen	mg/L	11	0,0005	n.n.
Quecksilber	mg/L	12	0,001	< 0,0001
Selen	mg/L	13	0,01	< 0,0005
Tetrachlorethen + Trichlorethen	mg/L	14	0,01	< 0,0002
Uran	mg/L	15	0,01	0,00032

Chemische Parameter, Anlage 2 - Teil 2
Antimon	mg/L	1	0,005	< 0,0005
Arsen	mg/L	2	0,01	< 0,001
Benzo-(a)-pyren	mg/L	3	0,00001	< 0,000002
Blei	mg/L	4	0,01	< 0,001
Cadmium	mg/L	5	0,003	< 0,0003
Epichlorhydrin	mg/L	6	0,0001	n.e.
Kupfer	mg/L	7	2	< 0,005
Nickel	mg/L	8	0,02	< 0,002
Nitrit	mg/L	9	0,5	< 0,050
Polycycl. arom. Kohlenwasserstoffe	mg/L	10	0,0001	< 0,000002
Trihalogenmethane	mg/L	11	0,05	0,0023
Vinylchlorid	mg/L	12	0,0005	< 0,0001

Indikatorparameter, Anlage 3/3A - Teil 1
Aluminium	mg/L	1	0,2	< 0,02
Ammonium	mg/L	2	0,5	< 0,01
Chlorid	mg/L	3	250	13,9
Clostridium perfringens (einschl. Sporen)	Anz./100 mL	4	0	0
Coliforme Bakterien	Anz./100 mL	5	0	0
Eisen	mg/L	6	0,2	< 0,005
Färbung (SAK 436 nm)	1/m	7	0,5	< 0,02
Geruch	TON	8	3 bei 23°C	1
Geschmack	-	9	-	neutral
Koloniezahl bei 22 °C	Anzahl/mL	10	20/mL	0
Koloniezahl bei 36 °C	Anzahl/mL	11	100/mL	0
Elektrische Leitfähigkeit (25 °C)	µS/cm	12	2790	516
Mangan	mg/L	13	0,05	< 0,005
Natrium	mg/L	14	200	8,5
Organisch geb. Kohlenstoff (TOC)	mg/L	15	-	< 0,5
Oxidierbarkeit	mg/L O2	16	5,0
Sulfat	mg/L	17	250	39,3
Trübung	FNU	18	1	< 0,05
pH-Wert	-	19	6,5 u. 9,5	7,40
Calcitlösekapazität	mg/L	20	5	0,0
Tritium	Bq/L	2	100	n.d.
Gesamtrichtdosis	mSv/Jahr	3	0,1	n.d.

Weitere Parameter (Wasch- und Reinigungsmittelgesetz)
Säurekapazität bis pH 4,3	mol/m3			3,82
Carbonathärte	°dH			10,7
Calcium	mg/L			74,5
Magnesium	mg/L			14,7
Kalium	mg/L			1,9
Summe Erdalkalien	mol/m3			2,46
Gesamthärte	°dH			13,8
Härtebereich	-			mittel (2)

Good Practice Energieeffizienz

Unter dem Titel "Energieeffiziente Wasserversorgung im südlichen Main-Tauber-Kreis" wurde die Rohwasserkonzeption der NOW im September 2012 mit dem Label Good Practice Energieeffizienz der Deutschen Energie-Agentur (dena) in der Kategorie "Objektbezogene Projekte" ausgezeichnet. Diese Auszeichnung vergibt die dena für Aktivitäten und Projekte, die zur Steigerung der Energieeffizienz und zur Reduzierung des Endenergieverbrauchs beitragen.

Die energetische Analyse der Rohwasserkonzeption hat ergeben, dass jährlich fast 800.000 kWh eingespart werden. Bei einer Steigerung der Bereitstellungsmenge von 3,4 Mio. m³/a auf 3,6 Mio. m³/a wurde die für die Bereitstellung aufgewendete Gesamtenergie von ca. 5,5 Mio. kWh/a auf 4,7 Mio. kWh/a reduziert. Mit dem ausgezeichneten Energieeffizienzprojekt trägt die NOW zur Ressourcenschonung und zum Klimaschutz bei.

Windkraftanlage

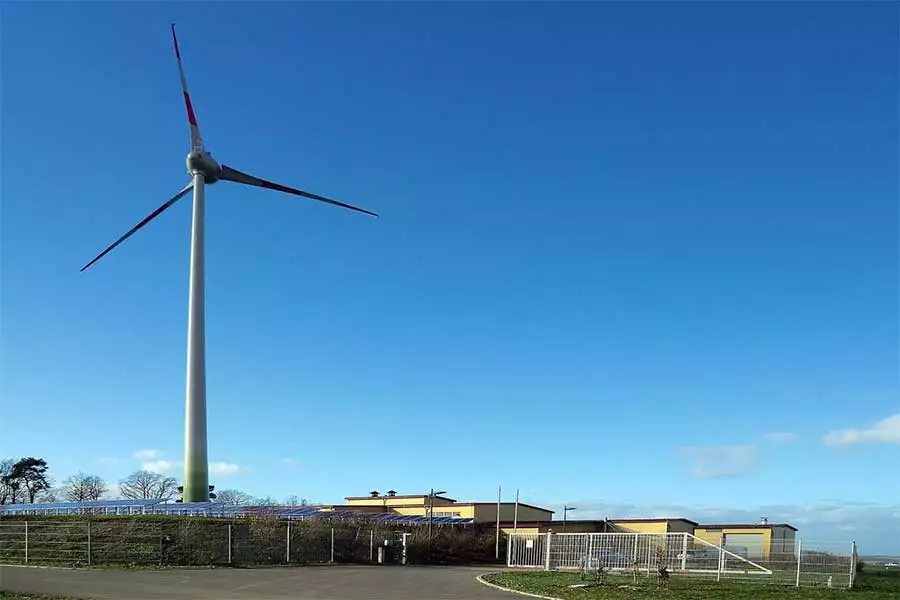

Windkraftanlage beim Wasserwerk Bronn

Im Dezember 2015 wurde die Windkraftanlage auf dem Gelände des Wasserwerks Bronn in Betrieb genommen, Mit einer Nabenhöhe von 73 Meter und einer Flügellänge von ca. 26 Metern wird die Anlage jährlich rund 1.400 Megawattstunden an zusätzlicher Energie produzieren, die vor allem im Wasserwerk Bronn eingesetzt wird.

Der Einsatz der Windkraftanlage bei einem Wasserwerk ist ideal, da Grundstück, Zufahrt, kurze Anschlusskabel zum Wasserwerk sowie die erforderliche Infrastruktur bereits vorhanden sind. Da die Wasserkammern des Wasserwerks sowie die höhergelegenen, großvolumigen NOW-Wasserbehälter außerdem über ausreichend Pufferkapazitäten verfügen, können in windreichen Zeiten die Hochbehälter befüllt und in windschwachen Zeiten abgewirtschaftet werden. Insofern stellt die Kombination der Windenergienutzung mit der Wasserversorgung ein interessantes Novum bei der Speicherung von überschüssiger Windenergie dar.
